チラー周辺の配管ユニット

冷却設備においてチラーの性能を最大限に引き出すためには、本体だけでなく周辺設備の設計が重要です。中でもチラーユニットは、配管や制御機器を一体化し、安定した冷却水供給と効率的な運用を支える存在です。この記事では、その役割や構成、活用事例について解説します。

チラーユニットとは？

チラーユニットの定義

本稿でいうチラーユニットとは、冷凍機本体としてのチラーそのものではなく、入口・出口に接続される配管、バルブ、循環ポンプ、各種制御機器などを一体化した補助的な配管アセンブリを指します。これは冷水や冷却水を安定して供給・回収する役割を担い、システム全体の性能や信頼性に大きく影響を及ぼす存在です。

現地施工の簡略化や品質の均一化を目的として、工場で事前に組み立てられるケースも多く、設備設計における重要な構成要素となっています。

配管設計・溶接品質・保温処理の
重要性

チラーユニット周辺の配管設計では、温度変化による熱膨張・収縮に対応できる柔軟な配管ルートの確保が重要です。無理な応力がかかると漏えいや機器損傷を招く恐れがあります。

また、高い気密性を維持するには溶接部の品質管理が不可欠であり、均一で信頼性の高い施工が求められます。設置環境に応じた適切な保温材や被覆を施せば、結露防止やエネルギーロスの低減につながり、長期的な安定運用を支えます。

チラーユニットの目的と役割

熱源システムの安定化

チラーユニットは、チラー本体と配管系統の間に介在することで、熱膨張や配管から伝わる振動・応力を緩和し、チラー本体を保護する役割を担います。機器への過度な負荷を防ぎ、故障や性能低下のリスクを低減することが可能です。

また、ポンプやバルブを適切に配置することで冷却水の流れが安定し、システム全体の運転状態を平準化できます。結果として冷却システムの効率向上と機器寿命の最大化に寄与します。

流量・圧力制御による効率向上

チラーユニットに組み込まれたバルブや制御機器は、冷水・冷却水の流量や圧力を適切に調整する重要な役割を果たします。過不足のない流量制御を行うことで、チラーの能力を無駄なく引き出せるほか、ポンプ動力の削減も期待可能。

圧力変動を抑制して配管や機器への負担を軽減すれば、安定した運転の実現につながります。エネルギー効率の向上と運用コストの低減が可能です。

ユニット化するメリット

振動対策と防振継手の組み込み

チラーユニットをユニット化することで、ポンプやチラー本体から発生する振動を抑制する防振継手を、設計段階から適切に組み込むことが容易になります。運転時の振動が配管全体へ伝わるのを防ぎ、騒音の発生や金属疲労によるトラブルを低減できる仕組みです。

特に連続運転が求められる設備では、振動対策の確実性が信頼性に直結するため、ユニット化は安定運用を支える有効な手段といえます。

設置・メンテナンス効率の向上

配管やバルブ、ポンプ類をあらかじめ一体化したチラーユニットは、現場での複雑な配管接続作業を大幅に削減できます。施工期間の短縮だけでなく、接続ミスや施工品質のばらつきを抑えられる点も大きな利点です。

また、点検や修理の際には、ユニット内に配置された遮断バルブを操作することで、対象機器のみを容易に隔離することが可能となります。

チラーユニットの主要な構成要素

チラーユニットは、安定した冷却水循環を実現するために複数の機器で構成されています。循環ポンプは所定の流量を確保する中核部品であり、防振継手や伸縮継手は振動や熱膨張を吸収して配管への負担を軽減する役割を担います。

また、ストレーナーは配管内の異物を除去することで、機器の保護に欠かせない要素です。運転状態の監視に用いられる圧力計・温度計や、負荷に応じた流量調整を可能にする三方弁も備わっています。これらを支持する架台も含め、ユニット全体として機能性と保守性を高めています。

主な用途と事例

工場設備・データセンターでの活用

チラーは主に企業や工場において、幅広い用途で活用されています。製造現場では、金型の冷却や設備の温度管理といったプロセス冷却に利用されており、一定温度の冷却水を供給することで製品品質の安定や生産効率の向上に貢献します。

研究機関や病院の実験装置を冷やす役割でも欠かせない存在です。データセンターでは空調冷却の中核を担い、供給された冷水によってサーバールーム内の温度と湿度が適切に維持されます。

商業ビル空調での冷熱源供給

商業ビルの空調システムでは、チラーが中核となる冷熱源として用いられています。高層オフィスビルや大型商業施設では、セントラル空調システムとして中央に設置されたチラーが冷水を生成し、それを複数の空調機や空気処理ユニットに供給する仕組みです。生成された冷水は建物全体の空調負荷に応じて循環し、ビル内の温度を均一に制御します。

このようなセントラル方式は、個別空調と比較して省エネルギー性や運用効率が高く、大規模施設での冷房コスト削減や快適な環境維持に寄与するものです。先進のシステムでは効率的なポンプ制御や高性能熱交換技術を導入することで、さらなる省エネルギー効果を追求しています。

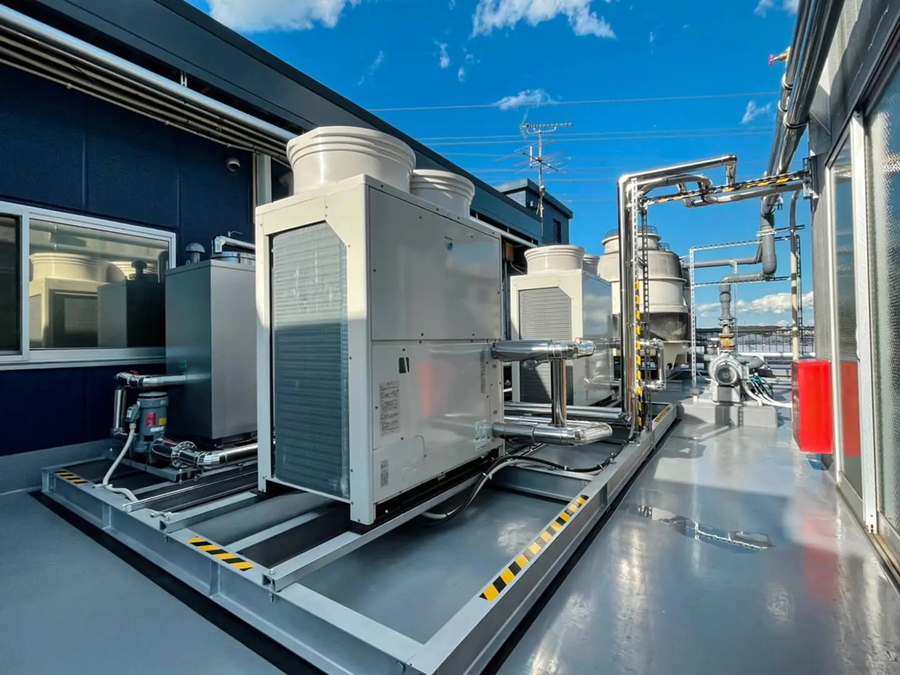

食品冷却システムの事例

引用元：静岡冷工公式HP
https://shizuoka-reikou.com/works/work15/

食品冷却システムにおいても、チラーユニットは製品品質と安全性を支える重要な役割を果たします。例えば、調理後の食品を急速に冷却する工程や、原料・仕込み工程での温度管理、充填・包装前の製品冷却などに欠かせません。一定温度の冷水を安定供給できれば、細菌繁殖のリスクを抑制し、衛生基準の遵守にも貢献できます。

また、食品工場では高い洗浄性や耐食性も求められるため、ステンレス配管や清掃性に配慮したユニット設計が採用されるケースも多く、安定操業と品質維持の両立を実現しています。

チラーユニットの選定時の
チェックポイント

チラーユニット選定時には、まずチラー本体の冷却能力（冷凍トン）に対して、ユニット側が必要流量・圧力条件に十分対応できるかを確認することが重要です。能力に対して流量が不足すると、冷却効率の低下や機器トラブルを引き起こしかねません。

また、運転温度差から配管の熱膨張量を事前に予測し、それに見合った防振継手や伸縮継手を選定する必要があります。さらに、チラーの機種や接続口径、制御方式との適合性を精査することで、据付後の調整負荷を抑え、安定した運用が実現します。

まとめ：ユニット化で安定運用と
施工効率化を実現

チラーユニットは、冷凍機本体と配管系統を繋ぐ補助的な配管アセンブリです。設計段階でのユニット化により、適切な流量制御や熱膨張・振動への対策が容易となり、現場施工の効率化と品質均一化を実現します。

その用途は工場のプロセス冷却やビルの空調、食品の鮮度維持など多岐にわたります。選定時は、本体能力に見合った流量・圧力条件の確認が不可欠。適切な設計がシステムの長寿命化と省エネに直結します。
